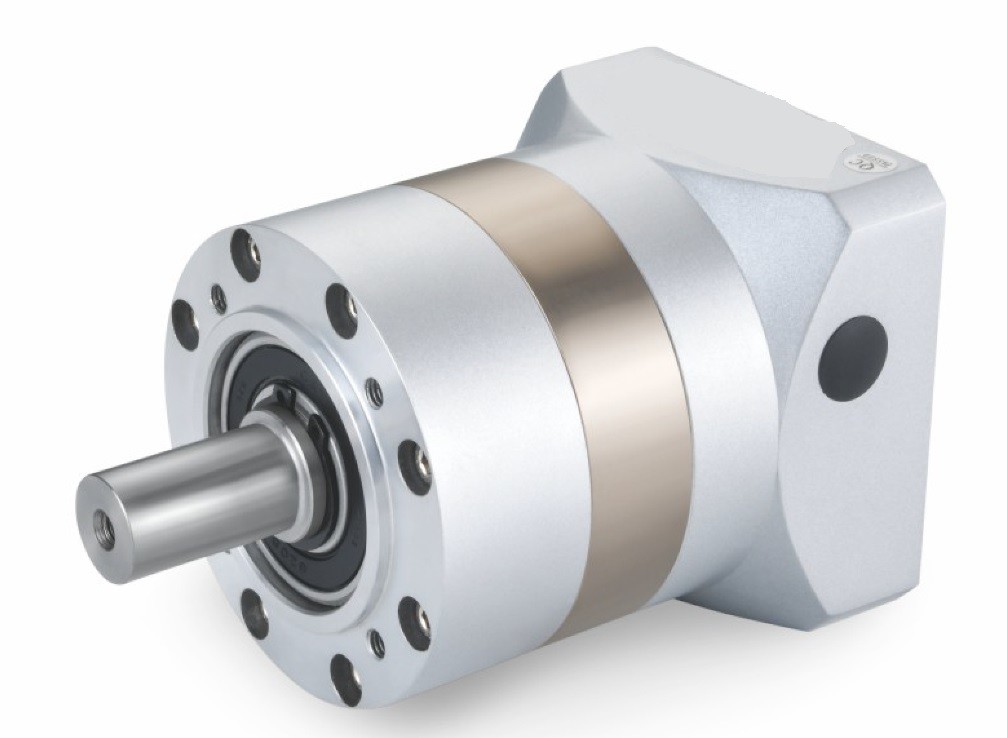

स्पर गियर प्लैनेटरी रिड्यूसर PLE सीरीज विभिन्न ब्रांडों के साथ मिलान मोटर

  • Spur Gear Planetary Reducer PLE Series Matching Different Brands Motor
उत्पत्ति के प्लेस चीन
ब्रांड नाम CLX
प्रमाणन N/A
मॉडल संख्या पीएलई160

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
उत्पाद का नाम पीएलई सीरीज स्ट्रेट गियर रिड्यूसर सामग्री एल्यूमीनियम मिश्र धातु और स्टील के साथ सभी धातु संरचना
आवेदन औद्योगिक विद्युत उपकरण गियरिंग व्यवस्था स्ट्रेट गियर रिड्यूसर
प्रमुखता देना

स्पर गियर प्लैनेटरी रिड्यूसर

,

प्लैनेटरी रिड्यूसर PLE सीरीज

,

प्लैनेटरी रेट गियर रिड्यूसर
एक संदेश छोड़ें
उत्पाद विवरण

उत्पाद का वर्णन:

रिड्यूसर एक स्वतंत्र घटक है जिसमें गियर ट्रांसमिशन, वर्म ट्रांसमिशन और गियर वर्म ट्रांसमिशन शामिल है, जो एक कठोर खोल में संलग्न है।आमतौर पर मूल ट्रांसमिशन और काम करने वाली मशीन के बीच एक कमी ट्रांसमिशन डिवाइस के रूप में प्रयोग किया जाता है.



गियरबॉक्स आमतौर पर कम गति और उच्च टोक़ ट्रांसमिशन उपकरण के लिए उपयोग किए जाते हैं। गियरबॉक्स के इनपुट शाफ्ट पर बड़ी गियर के साथ बड़ी संख्या में दांतों को आउटपुट शाफ्ट पर जाली करके,विद्युत मोटर्स की शक्तिएक सामान्य गियरबॉक्स में भी वांछित मंदी प्रभाव प्राप्त करने के लिए एक ही सिद्धांत के साथ गियर के कई जोड़े होते हैं।बड़े गियर और छोटे गियर के बीच दांतों की संख्या का अनुपात ट्रांसमिशन अनुपात है.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

गियर रिड्यूसर में छोटे वॉल्यूम और बड़े टॉर्क ट्रांसमिशन की विशेषताएं होती हैं। गियर रिड्यूसर को मॉड्यूलर संयोजन प्रणाली के आधार पर डिजाइन और निर्मित किया गया है,मोटर संयोजनों की एक विस्तृत श्रृंखला के साथट्रांसमिशन अनुपात को विभिन्न परिचालन स्थितियों को पूरा करने और विद्युत यांत्रिक एकीकरण प्राप्त करने के लिए बारीकी से ग्रेड किया जाता है।गियर रिड्यूसर उच्च संचरण दक्षता है, कम ऊर्जा की खपत, और बेहतर प्रदर्शन।



विशेषताएं:

1. कारब्यूराइजिंग और शमन उपचार,दंत प्रोफाइल संशोधन उपचार के माध्यम से सीधे दांत गियर ट्रांसमिशन को अपनाएं, सुचारू संचालन, कम शोर सुनिश्चित करें;

2सरल संरचना, बड़े पैमाने पर उत्पादन, तेजी से वितरण समय और उच्च लागत प्रदर्शन;

3. रिड्यूसर की एक पूरी रेंज है, जो बाजार में अधिकांश रिड्यूसर की जरूरतों को पूरा कर सकती है

तकनीकी मापदंडः



मॉडल इकाई PLE60 PLE80 PLE090 PLE120 PLE160 अनुपात चरण
नामित आउटपुट टॉर्क एन.एम. 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 270 7/8
8.5 39.5 39.5 93   10
  96 96 250 680 12 2
  96 96 250   15
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 680 28/32
33 105.5 105.5 264   35
30 96 96 250 460 40
33 105.5 105.5 264 310 50/64
21.5 71.5 71.5 177   70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41 132.5 132.5 329 580 125
37.5 120 120 310 580 140/160
41 132.5 132.5 329   175
37.5 120 120 310 580 200
41 132.5 132.5 329 900 250/256
37.5 120 120 310 580 280/320
41 132.5 132.5 329 400 350/512
आपातकालीन स्टॉप टॉर्क एन.एम. नामित आउटपुट टॉर्क का 2 गुना
सामान्य इनपुट गति r/m 3000 3000 3000 2000 2000
अधिकतम इनपुट गति r/m 6000 6000 6000 3500 3500
अधिकतम रेडियल बल एन 170 1020 1020 2230 3200
अधिकतम अक्षीय बल एन 120 850 850 1550 3000
दक्षता % एकल (९७%) दोगुना (95%)
औसत जीवनकाल h 20000
वजन किलो 1.4 3.7 4.7 6.9 19   1
1.6 4.2 5.3 8.9 25   2
1.8 4.7 5.9 11.2 31   3





मॉडल इकाई PLE60 PLE80 PLE090 PLE120 PLE160 अनुपात चरण
जड़ता का क्षण किलोग्राम2 0.107 0.4 0.4 1.65 4.13 3 1
0.094 0.309 0.309 1.22 5.15 4
0.092 0.291 0.291 1.15 4.93 5
0.091 0.285 0.285 1.13 4.84 7/8
0.091 0.283 0.283 1.11   10
  0.4 0.4 1.65 6.13 12 2
  0.309 0.309 1.65   15
0.094 0.291 0.291 1.22 5.15 16
0.092 0.291 0.291 1.15 4.93 20
0.092 0.291 0.291 1.15 4.93 25
0.091 0.285 0.285 1.13 4.84 28/32
0.091 0.285 0.285 1.13   35
0.091 0.2835 0.2835 1.11 4.84 40
0.091 0.2835 0.2835 1.11   50
0.091 0.283 0.283 1.11 4.84 70/64
0.092 0.291 0.291 1.15 4.93 64 3
0.092 0.291 0.291 1.15 4.93 80
0.092 0.291 0.291 1.15 4.93 100
0.092 0.291 0.291 1.15 4.84 125
0.091 0.291 0.291 1.13 4.84 140/160
0.091 0.291 0.291 1.13   175
0.091 0.283 0.283 1.11 4.84 200
0.091 0.283 0.283 1.11 4.84 250/256
0.091 0.283 0.283 1.11 4.84 280/320
0.091 0.283 0.283 1.11 4.84 350/512
शोर डीबी 60 65 68 68 70
चिकनाई   सिंथेटिक वसा स्नेहन
सुरक्षा के स्तर   IP65





स्पर गियर प्लैनेटरी रिड्यूसर PLE सीरीज विभिन्न ब्रांडों के साथ मिलान मोटर 1
