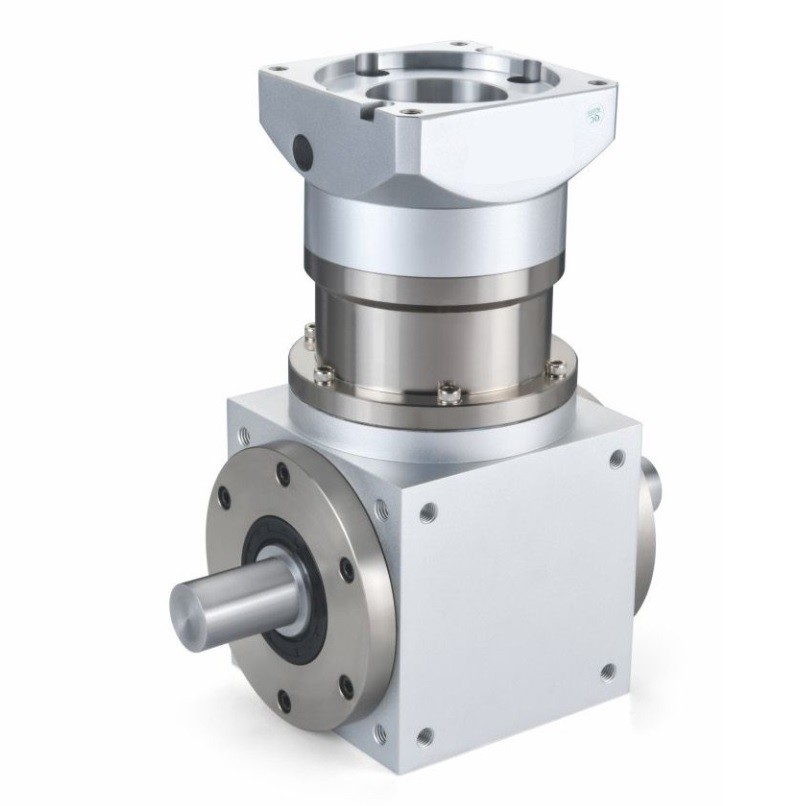

धातु रेट गियर प्लैनेटरी रिड्यूसर औद्योगिक विद्युत स्पेयर पार्ट्स ZPT श्रृंखला

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद का नाम | ZPT सीरीज रेट गियर रिड्यूसर | सामग्री | एल्यूमीनियम मिश्र धातु और स्टील के साथ सभी धातु संरचना |
---|---|---|---|
आवेदन | मोटर, सर्वो मोटर ड्राइव के साथ सभी प्रकार की मशीन या उपकरण | गियरिंग व्यवस्था | स्ट्रेट गियर रिड्यूसर |
प्रमुखता देना | ZPT सीरीज रेट गियर रिड्यूसर,औद्योगिक विद्युत स्पेयर पार्ट्स प्लैनेटरी रिड्यूसर,धातु ग्रहों का घटक |
सीधी गियर प्लैनेटरी रिड्यूसर ZPT सीरीज चीनी और विदेशी निर्माता के लिए विभिन्न ब्रांडों मोटर मिलान
उत्पाद का वर्णन:
रिड्यूसर एक स्वतंत्र घटक है जिसमें गियर ट्रांसमिशन, वर्म ट्रांसमिशन और गियर वर्म ट्रांसमिशन शामिल है, जो एक कठोर खोल में संलग्न है।आमतौर पर मूल ट्रांसमिशन और काम करने वाली मशीन के बीच एक कमी ट्रांसमिशन डिवाइस के रूप में प्रयोग किया जाता है.
गियरबॉक्स आमतौर पर कम गति और उच्च टोक़ ट्रांसमिशन उपकरण के लिए उपयोग किए जाते हैं। गियरबॉक्स के इनपुट शाफ्ट पर बड़ी गियर के साथ बड़ी संख्या में दांतों को आउटपुट शाफ्ट पर जाली करके,विद्युत मोटर्स की शक्तिएक सामान्य गियरबॉक्स में भी वांछित मंदी प्रभाव प्राप्त करने के लिए एक ही सिद्धांत के साथ गियर के कई जोड़े होते हैं।बड़े गियर और छोटे गियर के बीच दांतों की संख्या का अनुपात ट्रांसमिशन अनुपात है.
रेड्यूसर मुख्य मोटर और काम करने वाली मशीन या एक्ट्यूएटर के बीच गति और ट्रांसमिशन टॉर्क के मिलान में भूमिका निभाता है और यह अपेक्षाकृत सटीक यांत्रिक उपकरण है।इसका उपयोग करने का उद्देश्य गति को कम करने और टोक़ बढ़ाने के लिए है. इसमें विभिन्न प्रकार के प्रकार, विभिन्न मॉडल हैं, और विभिन्न प्रकार के विभिन्न उपयोग हैं। विभिन्न प्रकार के रेड्यूसर हैं, जिन्हें गियर रेड्यूसर, वर्म रेड्यूसर,ट्रांसमिशन प्रकार के अनुसार और ग्रह गियर reducers; विभिन्न ट्रांसमिशन चरणों के अनुसार, इसे एकल चरण और बहु-चरण रेड्यूसर में विभाजित किया जा सकता है; गियर के आकार के अनुसार, उन्हें बेलनाकार गियर रेड्यूसर में विभाजित किया जा सकता है,ब्वेल गियर रिड्यूसर, और घुमावदार बेलनाकार गियर reducers; ट्रांसमिशन की व्यवस्था के अनुसार, यह deployable reducers, विभाजित प्रवाह reducers, और समाक्षीय reducers में विभाजित किया जा सकता है।
गियर रिड्यूसर में छोटे वॉल्यूम और बड़े टॉर्क ट्रांसमिशन की विशेषताएं होती हैं। गियर रिड्यूसर को मॉड्यूलर संयोजन प्रणाली के आधार पर डिजाइन और निर्मित किया गया है,मोटर संयोजनों की एक विस्तृत श्रृंखला के साथट्रांसमिशन अनुपात को विभिन्न परिचालन स्थितियों को पूरा करने और विद्युत यांत्रिक एकीकरण प्राप्त करने के लिए बारीकी से ग्रेड किया जाता है।गियर रिड्यूसर उच्च संचरण दक्षता है, कम ऊर्जा की खपत, और बेहतर प्रदर्शन।
विशेषताएं:
1. कारब्यूराइजिंग और शमन उपचार,दंत प्रोफाइल संशोधन उपचार के माध्यम से सीधे दांत गियर ट्रांसमिशन को अपनाएं, सुचारू संचालन, कम शोर सुनिश्चित करें;
2सरल संरचना, बड़े पैमाने पर उत्पादन, तेजी से वितरण समय और उच्च लागत प्रदर्शन;
3रेड्यूसर की एक पूरी रेंज है, जो बाजार में अधिकांश रेड्यूसर की जरूरतों को पूरा कर सकती है।
आकार | ZPT070 | ZPT090 | ZPT110 | ZPT140 | |
C1 | Ø70 | Ø90 | Ø90 | Ø145 | |
C2 | 4-M4/4-M5 | 4-M5/4-M6 | 4-M5/4-M6 | 4-एम8 | |
C3 | Ø14 | Ø19 | Ø19 | Ø19/Ø22/Ø24 | |
C4 | 31.5 | 42 | 42 | 60 | |
C5 | Ø50 | Ø70 | Ø70 | Ø110 | |
C6 | 5 | 8 | 8 | 8 | |
C7 | 60 | 90 | 90 | 90 | |
C8 | चरण 1 | 143 | 177.5 | 198.5 | 269 |
चरण 2 | 159 | 201 | 222 | 299.5 | |
चरण 3 | 224 | 245 | 329.5 | ||
L1 | 3 | 5 | 3 | 5 | |
L2 | 25 | 25 | 30 | 40 | |
L3 | 36 | 37 | 37 | 52 | |
L4 | 77 | 118 | 134 | 170 | |
L5 | 70 | 90 | 110 | 140 | |
L6 | 26.5 | 36 | 44 | 55 | |
L7 | 21.2 | 36 | 44 | 55 | |
L8 | |||||
L9 | |||||
डी1 | 16 | 18 | 22 | 32 | |
डी2 | 25 | 28 | 35 | 45 | |
डी3 | 60 | 88 | 108 | 135 | |
डी5 | 4-एम5 | 4-एम6 | 4-एम8 | 4-एम10 | |
D6 | M5*10 | M6*12 | M6*12 | M10*20 | |
H1 | 18 | 20.5 | 24.5 | 35 | |
H2 | |||||
बी1 | 5 | 6 | 6 | 10 | |
बी2 |
तकनीकी मापदंडः
मॉडल | इकाई | ZPT070 | ZPT090 | ZPT110 | ZPT140 | अनुपात | चरण |
नामित आउटपुट टॉर्क | एन.एम. | 45 | 80 | 170 | 1 | 1 | |
35 | 2 | ||||||
45 | 80 | 170 | 3 | ||||
45 | 80 | 170 | 4 | ||||
45 | 80 | 170 | 5 | ||||
45 | 80 | 170 | 7 | ||||
35 | 8 | ||||||
35 | 45 | 80 | 170 | 10 | |||
45 | 80 | 170 | 12 | 2 | |||
35 | 14 | 1 | |||||
45 | 80 | 170 | 15 | 2 | |||
45 | 80 | 170 | 16 | ||||
35 | 45 | 80 | 170 | 20 | 1 | ||
45 | 80 | 170 | 25 | 2 | |||
45 | 80 | 170 | 28 | ||||
35 | 32 | 2 | |||||
45 | 80 | 170 | 35 | 2 | |||
35 | 45 | 80 | 170 | 40 | |||
35 | 45 | 80 | 170 | 50 | |||
35 | 56 | 2 | |||||
45 | 80 | 170 | 64 | 3 | |||
35 | 45 | 80 | 170 | 70 | 2 | ||
35 | 45 | 80 | 170 | 80 | 3 | ||
35 | 45 | 80 | 170 | 100 | |||
45 | 80 | 170 | 125 | ||||
35 | 45 | 80 | 170 | 140 | |||
45 | 80 | 170 | 175 | ||||
45 | 80 | 170 | 200 | ||||
45 | 80 | 170 | 250 | ||||
45 | 80 | 170 | 280 | ||||
45 | 80 | 170 | 350 | ||||
आपातकालीन स्टॉप टॉर्क | एन.एम. | नामित आउटपुट टॉर्क का 2 गुना | |||||
सामान्य इनपुट गति | r/m | 3000 | 2500 | 2000 | 2000 | ||
अधिकतम इनपुट गति | r/m | 4000 | 3500 | 3000 | 3000 | ||
अधिकतम रेडियल बल | एन | 950 | 1450 | 2100 | 2700 | ||
अधिकतम अक्षीय बल | एन | 425 | 725 | 1050 | 1350 | ||
दक्षता | % | एकल (९७%) | दोगुना (95%) | ||||
औसत जीवनकाल | h | 20000 | |||||
वजन | किलो | 4.2 | 6.8 | 11.6 | 19.8 | 1 | |
4.6 | 7.4 | 13.8 | 23.9 | 2 | |||
8 | 16 | 28 |
3
|
मॉडल | इकाई | ZPT070 | ZPT090 | ZPT110 | ZPT140 | अनुपात | चरण |
जड़ता का क्षण | किलोग्राम2 | 0.4 | 0.4 | 1.65 | 3 | 1 | |
0.309 | 0.309 | 1.22 | 4 | ||||
0.291 | 0.291 | 1.15 | 5 | ||||
0.285 | 0.285 | 1.7 | 7 | ||||
0.094 | 8 | ||||||
0.092 | 0.283 | 0.283 | 1.13 | 10 | |||
0.4 | 0.4 | 1.65 | 12 | 2 | |||
0.092 | 14 | 1 | |||||
0.309 | 0.309 | 1.22 | 15 | 2 | |||
0.291 | 0.291 | 1.22 | 16 | ||||
0.091 | 0.291 | 0.291 | 1.15 | 20 | 1 | ||
0.291 | 0.291 | 1.15 | 25 | 2 | |||
0.285 | 0.285 | 1.13 | 28 | ||||
0.094 | 32 | 2 | |||||
0.285 | 0.285 | 1.13 | 35 | 2 | |||
0.092 | 0.283 | 0.283 | 1.11 | 40 | |||
0.092 | 0.285 | 0.285 | 1.11 | 50 | |||
0.091 | 56 | 2 | |||||
0.291 | 0.291 | 1.15 | 64 | 3 | |||
0.091 | 0.285 | 0.285 | 1.11 | 70 | 2 | ||
0.091 | 0.285 | 0.285 | 1.15 | 80 | 3 | ||
0.091 | 0.285 | 0.285 | 1.15 | 100 | |||
0.285 | 0.285 | 1.15 | 125 | ||||
0.091 | 0.285 | 0.285 | 1.13 | 140 | |||
0.285 | 0.285 | 1.13 | 175 | ||||
0.283 | 0.283 | 1.11 | 200 | ||||
0.283 | 0.283 | 1.11 | 250 | ||||
0.283 | 0.283 | 1.11 | 280 | ||||
0.283 | 0.283 | 1.70 | 350 | ||||
शोर | डीबी | 70 | 70 | 70 | 70 | 70 | |
चिकनाई | सिंथेटिक वसा स्नेहन | ||||||
सुरक्षा के स्तर | IP65 |
